1、DFV系列涡街流量计概述

涡街流量传感器具有测量范围广、准确度高、压损小、性能稳定、质量可靠、安装使用方便等优点。广泛应用于石油、化工、电力、制药、食品、煤炭、环保、轻纺、冶金、造纸等行业，适用于各种气体、液体、蒸汽等低粘度流体的流量测量，也可用于测量含有少量颗粒、杂质的浑浊液体。

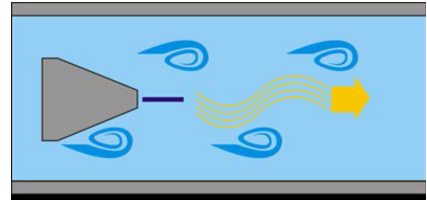

根据冯卡门涡街原理，在流体管道中垂直流量向置入一三角柱型挡体，便会使流体振动而在三角柱两侧产生左旋和右旋两列交替旋涡。当满足一定条件时，这两列旋涡便会达到稳定、规则的状态，旋涡振动频率f与管道内流体平均流速v成正比。

关系式如下：F=St*���̅/���=St*v/md

式中：

f－发生体一侧产生的卡门旋涡频率（单位：Hz）

St－斯特劳哈尔数，当雷诺数大于20000时是定值（单位：无量纲）

���̅－旋涡发生体两侧的平均流速（单位：m/s）

���－旋涡发生体的宽度（单位：m）

���－旋涡发生体两侧弓形面积与截面积之比；

���－管道内的平均流速（单位：m/s）

对于涡街流量计来说，当雷诺数大于5000时，能产生频率稳定的旋涡序列；当雷诺数达到20000~7000000之间时，斯特劳哈尔数约等于0.17不变，此时旋涡频率与管道流速成线性对应关系。当雷诺数超出这个范围时，斯特劳哈尔数不是定值，有如图示变化。

定义仪表系数为： k=���/������

式中：

f－发生体一侧产生的卡门旋涡频率（单位：Hz）

������—通过流量计的体积流量（m3/h）

k—涡街流量计的仪表系数（脉冲数/m3）

当雷诺数大于20000时，仪表系数k也为定值，其值大小仅与旋涡发生体的几何参数有关，而与流体物性和组分无关。因此，涡街流量计既可以测量液体，也可以测量气体和蒸汽。用水标定的涡街流量计可以用来测气体和蒸汽。

2、DFV系列涡街流量计特点

l软件采用信号智慧跟踪、分析算法，实时抑制振动噪声并准确提取流量信号

l采用隔离电源和多种抗干扰措施，电子模块有效屏蔽掉大部分干扰

l下限可测量流速达到了国标的水平

l超高的稳定性，比传统技术稳定性好，量程比真正做到30:1

l模块化设计，保证产品的高可靠性和一致性，以及长期稳定性

l有HART、Modbus多种通讯方式

l有微功耗设计型，单节锂电池供电可连续工作3~5年

l先进的探头封装技术，可达IP68防护等级，长期稳定性好，不惧潮湿环境

l增强的探头安装结构工艺，可耐受1g管道振动

l高温型可测量450℃蒸汽流量

3、DFV系列涡街流量计技术参数

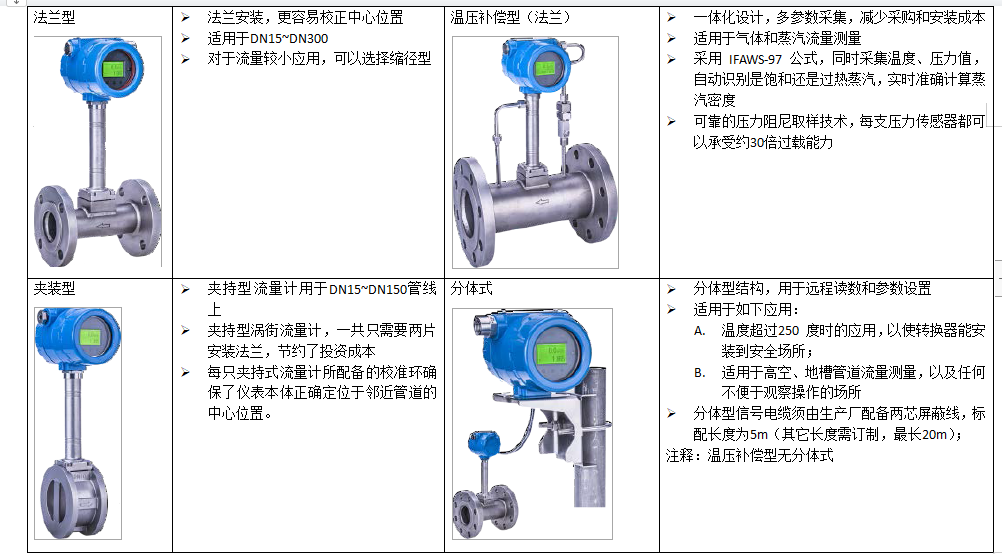

4、传感器

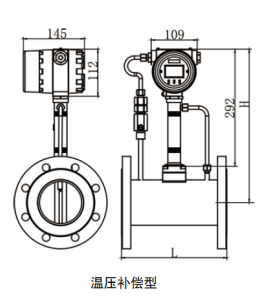

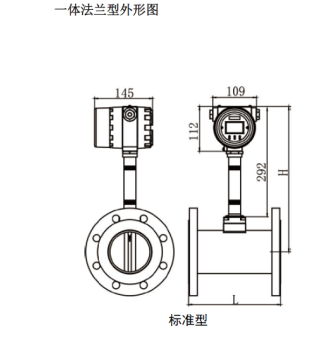

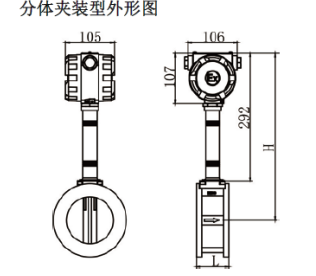

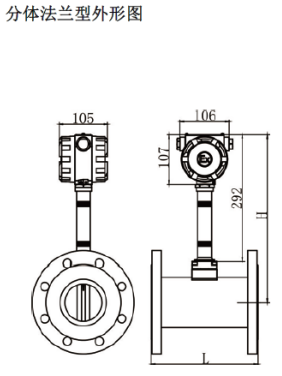

5、外形尺寸
